億嘉多圖詳細講解雷達液位計的測量工作原理

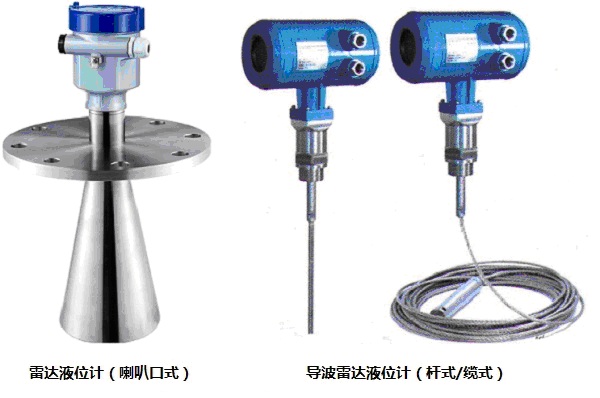

雷達液位計，高端液位測量儀表。從結構來分有導波式與喇叭口式兩種，但其測量工作原理都是一樣的。下面金湖億嘉儀表的工程師將為大家詳細講解雷達液位計的工作原理。

雷達液位計在工作的時候會通過信號發生器發出電磁波信號，信號會快速傳遞至液面，并在接觸到液面之后發生反射效果，將電磁波信號折射回信號發生器，再通過發生器接收信號，完成對液位高度的測量判斷。

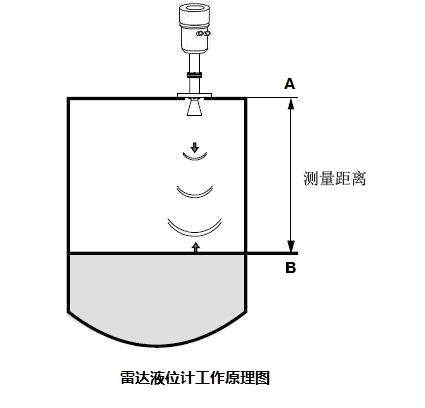

通過原理圖大家可以看出，雷達液位計實際測量的是A點到B點之間的距離，而容器內的高度是固定的，所以再減去測量出來的距離則可得出此時液位的真實高度。其具體原理公式為：

D=CT/2

　　式中 D——信號發生器到液面的距離

　　C——光速

　　T——電磁波運行時間

　　雷達液位計記錄脈沖波經歷的時間，而電磁波的傳輸速度為常數，則可算出液面到雷達天線的距離，從而知道液面的液位。

　　在實際運用中，雷達液位計有兩種方式即調頻連續波式和脈沖波式。采用調頻連續波技術的液位計，功耗大，須采用四線制，電子電路復雜。而采用雷達脈沖波技術的液位計，功耗低，可用二線制的24V DC供電，容易實現本質安全，精確度高，適用范圍更廣。

　　雷達液位計采用脈沖微波技術，其天線系統發射出頻率為6.3GHz、持續時間為0.8ns的脈沖波束，接著暫停278ns，在脈沖發射暫停期間，天線系統將作為接收器，接收反射波，同時進行回波圖像數據處理，給出指示和電信號。

即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。輸入天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。
