1安裝操作前注意事項:
注意事項:
在所有電磁流量計配線未完成前請勿送電,以免發生危險。
訊號傳輸用電纜線請使用本公司所提供之電纜線或特定電纜線,不可使用一般電線代替之。
傳感器訊號線請提供良好的遮蔽,避免和動力線捆綁一起。
安裝及操作本產品前敬請詳讀操作手冊,以免錯誤的安裝及配線導致儀器無法發揮功能,甚致造成 故障損壞及觸電。
控制器安裝現必須選擇通風良好的地方,避免陽光直射。
儀器之接地線請確實接好。
請提供穩定電源。
使用 AC 220V 電源時,應避免電源突波產干擾。
2 產品概述
2.1 概述
電磁流量計適用于量測封閉管道中流動的導電性液體的體積流量,具有 LCD 顯示、DC4-20mA 及脈 波輸出。應用環境包含:廢水處理、化工業、造紙業、制藥業、治金業…等環境的計量控制。此款電磁式 流量計在結構上可分為一體型及分離型二種型式,而分離型式的傳訊器與傳感器之最長距離可達200m。 傳訊器可同時顯示瞬間流量及累積流量,俱 Pulse 及 DC4-20mA 訊號輸出,并可藉由 RS-485 通訊接口 傳輸流量數據至 PC 上。所有流量計在出廠前,都會依客戶訂貨時提出的量程來進行實際的測試,以確保 流量計的準確性。用戶只需依正確的方式安裝流量計即可立即使用,不需費心調整或設定繁雜的參數操作。
2.2 原理
電磁式流量計的量測原理是基于<法拉第電磁感應定律>來設計。當量測流量時,流體流過電磁 線圈所產生的磁場時,液體的導電性流動感應出一個與平均流速(即體積流量)成正比的電壓,因此要求 被測的流動液體俱有最低限度的電導率。其感應電壓訊號透過直接接觸流體的電極檢測出流速,再通過電 纜線傳送至微電腦傳訊器計算流量顯示在傳訊器的顯示屏上。傳訊器藉由微電腦電路板轉換成訊號再傳送 至中央系統或 PC 中。
3 產品規格
*流體導電率:>5μs/cm *工作電源:AC85~250V/45-63Hz
*輸出訊號:4-20mA、脈波輸出/頻率輸出 DC16~36V(可選)
*LCD 顯示:%、瞬間流量、累積流量 *溫度范圍:-10~120℃/-10~180℃(可選)
*RS-485 通訊接口(選購)/HART(選購) *流速范圍:0.05~12m/s
*防突波裝置 *工作壓力:≦25bar
*適用管徑:DN10~2200 *環境溫度:-10~+60℃
*自動清洗功能(選購項目)
4 安裝
4.1 安裝場所的選擇:
◎選擇測量管內不會出現負壓的場所。 ◎避免安裝在電機、變壓器等電波強的電氣設備附近,以免引起電氣干擾。 ◎避免安裝在周圍有強腐蝕性氣體的場所。 ◎測量混合流體時,避免引起相分離的場所。 ◎環境溫度一般應在-25℃~60℃范圍內,盡可能避免陽光直射。
◎安裝在無振動或選擇振動小的場合,如振動過大應在傳感器前后的管道上加固定架支撐。 ◎環境相對濕度應該在 10%~90%范圍內。 ◎避免安裝在能被雨水直淋或者浸沒的場所。
4.2 安裝在直管長度的要求:(D 流量計的口徑)

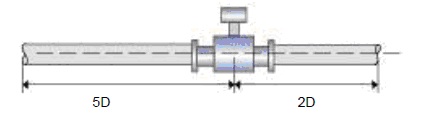

電磁流量計在安裝時對前后直管的長度要求比較低,一般對于 90°彎頭,T 形三通,異徑管、全開閥 件等,距離電磁流量計的電極軸中心(不是傳感器的二側端面)應該有 5D 的距離;對于不同的閥件(例 如:比例式控制閥件),則上游端的管長度需要 10D。一般傳感器下游端的直管段只需要 3D 就可以滿足 要求,如下圖所示:
4.3 測量混合液體時,混合點與流量計之間的距離最少要大于 30D,如下圖所示:
4.4 安裝位置和流動方向:

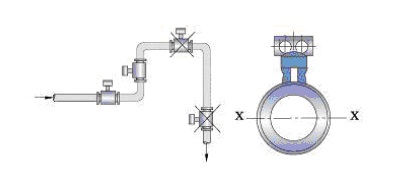

電磁流量計可以水平、垂直、和傾斜安裝在管道上,被測流體的流向應與流量計上所標的箭頭方向一
致。在水平安裝時,電磁流量計的電極軸必須水平,防止由于流體所夾帶的氣泡而產生電極短時間的絕緣, 也可以防止電極被流體中沈積物覆蓋。不應該將傳感器安裝在最高位置處,以免有氣體積聚。
垂直安裝時,應該使流動方向向上,這樣可以使無流量或者流量很小時,流體中夾帶的較重固體顆粒下沉,而輕的脂肪類物質上升離開電磁流量計的傳感器電極區,在測量泥漿、礦漿等液固兩相介質時,避 免固態物質沈淀和傳感器內襯的不均勻磨擦。如上圖所示。
傳感器的測量管必須為滿管的狀態,必須有一定的管壓。防止出現負壓(損壞內襯),電磁流量計不行安裝在泵浦的入口,而應該安裝在泵浦的出口;在傾斜安裝時,必須安裝在流體呈上升狀態的管路;在 開口排放的管路安裝時,必須安裝在管路的較低處。

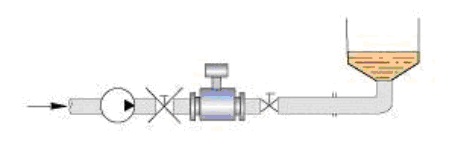

應在傳感器的下游端安裝控制閥和阻斷閥,而不應該安裝在傳感器上游端,如下圖。

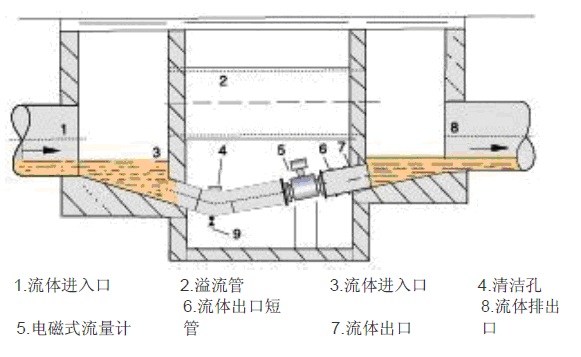

在測量桶槽內安裝流量計的方式,如下圖。
4.5 接地:
為保護電磁流量計運作時不被干擾,因此流量計之接地線必須在單獨的地點確實安裝,不允許與其
他電氣設備共接在同一條接地線,接地之電阻值應小于 10Ω。
4.6 自動清洗功能(選購項目):
為保護電磁流量計運作時,電磁能保持干凈不受污垢干擾,當使用于易結晶或易卡垢之流體時,本
流量計可加購自動清洗功能。其電極將 6 小時自動加熱 10 秒,使污垢自動溶解于流體中。為達到更良好 的清潔功能,當選購了自動洗功能時,于本體加裝了手動清洗裝置,輔助自動清洗加熱裝置達到更完美的 清潔功能,使測量時不會因電極卡垢而有量測不準確或無法量測的情況發生。
5 接線方式
◎信號線和其它動力電源電纜必須隔離分開,不能固定在同一根線路管中,應分別單獨固定在不同的線路管中。
◎電極訊號線及線圈電流輸出線不可過長,不能將多余的線材交錯或卷在一起,應將多余的線材剪掉, 線材進入傳感器電氣界面時,在入端口處弄成 U 型,這樣可以防止雨水滲透到傳感器中。
◎分離型電磁流量計線材請使用原廠專用電纜線。 ◎保證傳感器接線盒內的絕緣性及保持接線盒內干燥,下雨天不要在室外進行接線作業。 ◎建議使用導線管。電纜配線連接好之后,要將防水密封圈栓緊,以保證接線盒內不會滲水進入。
